杠桿式蒸汽減壓閥

更新時間：2021-05-19　點擊量：855

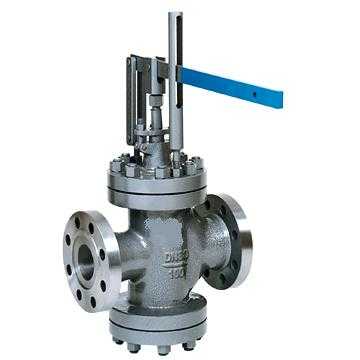

杠桿式蒸汽減壓閥

本系列減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用扛桿式，可配用DKJ型或其它型角行程電動執行器，實現遙控和自動控制。
本系列產品的減壓比用到0.6較為合適。
本產品主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。
主要技術參數和性能指標

公稱壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力（Mpa）	1.76	2.75	4.4	7.04	11.0	17.6
zui高進口壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍（Mpa）	*減壓比0.6
滲漏量	0.5%QMax
溫量-壓力等級	ANSI B16.34

主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	304
閥瓣	2Cr13
閥桿	2Cr13
墊片	柔性石墨/1Cr18 Ni9
導向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

流量系數（Cv）

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	20	25	50	60	70	110	150	230	420	540	710	1020

外形尺寸（PN1.6-4.0）　　　單位：mm

公稱通徑DN	外形尺寸
公稱通徑DN	L	L1	H	Hl	l
50	300	150	520	190	565
65	340	170	540	205	650
80	380	190	550	215	650
100	400	215	580	240	800
125	430	225	620	275	800
150	450	230	650	320	800
200	500	260	790	340	800
250	550	285	850	370	800
300	750	395	940	460	900
350	850	445	990	530	900
400	950	550	1120	660	1000
500	1130	680	1660	800	1000

外形尺寸（PN6.4-16.0）　　　單位：mm

公稱通徑DN	外形尺寸
公稱通徑DN	L	L1	H	Hl	l
50	300	150	520	200	565
65	340	170	540	215	650
80	380	190	550	225	650
100	400	215	580	250	800
125	430	225	620	285	800
150	450	230	650	330	800
200	500	260	790	355	800
250	550	285	850	390	800
300	750	395	940	480	900
350	850	445	990	550	900
400	950	550	1120	700	1000
500	1130	680	1660	820	1000

工作原理　　減壓閥是通過啟閉件的節流，將進口壓力減至某一需要的出口壓力，并使出口壓力保持穩定。減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態，使用時按順時針轉動調節螺釘，壓縮調節彈簧，使膜瓣移頂開付閥瓣，介質由a孔通過付閥座到b孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后。同時由c孔進入膜片下方，當閥后壓力超過調定壓力時，推動膜片上移壓縮調節彈簧，付閥瓣隨之向關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降，此時的主閥瓣在主閥瓣彈簧力的推動上下移，使主閥瓣與主閥座的間隙減小，介質流量也隨之減小，使閥后壓力也隨之下降到新的平衡，反之當閥后壓力低于調定壓力時，主閥瓣與主閥座的間隙增大，介質流量也隨之增加，使閥后壓力也隨之增高達到新的平衡。
